¿Qué es la fotogrametría con drones? Explicación clara para principiantes y profesionales

¿Qué es la fotogrametría con drones y por qué está revolucionando la topografía?

La fotogrametría con drones se ha convertido en una de las herramientas más potentes para obtener información precisa del terreno en Chile y en todo el mundo. Permite generar modelos 3D, ortofotos de alta resolución y datos topográficos detallados en mucho menos tiempo que los métodos tradicionales.

En Kreadores.pro vemos a diario cómo arquitectos, ingenieros civiles, constructores y especialistas en minería se acercan con la misma pregunta inicial: “¿Sabes qué es la fotogrametría con drones y cómo puede ayudarnos a medir la inclinación exacta del terreno en horas, no en días?”. A partir de esa necesidad práctica, surgen todas las demás dudas: cómo funciona, qué precisión ofrece, qué equipo se necesita y en qué casos conviene utilizarla.

Este artículo está pensado para responder de forma clara y didáctica a esas preguntas, con un enfoque 100% informativo y aplicable a la realidad chilena.

Que es la fotogrametria con drones: definición clara y explicación sencilla

La fotogrametría con drones es una técnica que usa imágenes aéreas capturadas por un dron para medir y representar el terreno y las estructuras de manera precisa. A partir de cientos de fotografías superpuestas, un software especializado reconstruye la escena en tres dimensiones y genera productos como:

• Modelos 3D del terreno o de una obra.
• Ortomosaicos (imágenes aéreas corregidas geométricamente que permiten medir distancias y superficies con precisión).
• Nubes de puntos densas, base para modelos digitales de superficie (DSM) y modelos digitales del terreno (DTM).
• Curvas de nivel, perfiles y otros productos topográficos.

En la práctica, significa que se puede disponer de un gemelo digital de un sitio real, medible y navegable en pantalla.

¿Qué es fotogrametria con drones en términos técnicos?

En términos más técnicos, la fotogrametría con drones es la aplicación de la fotogrametría aérea utilizando plataformas no tripuladas (UAV o RPAS). Se basa en:

• Principios de geometría y óptica: el software calcula la posición y orientación de la cámara en cada disparo.
• Triangulación: se usan puntos comunes en varias imágenes para definir su posición en el espacio.
• Reconstrucción 3D: a partir de esa triangulación se genera una nube de puntos con coordenadas X, Y, Z.

Con la ayuda de puntos de control en tierra (GCP), es posible ajustar el modelo al sistema de coordenadas deseado y alcanzar precisiones centimétricas, siempre que se cumplan buenas condiciones de planificación y ejecución.

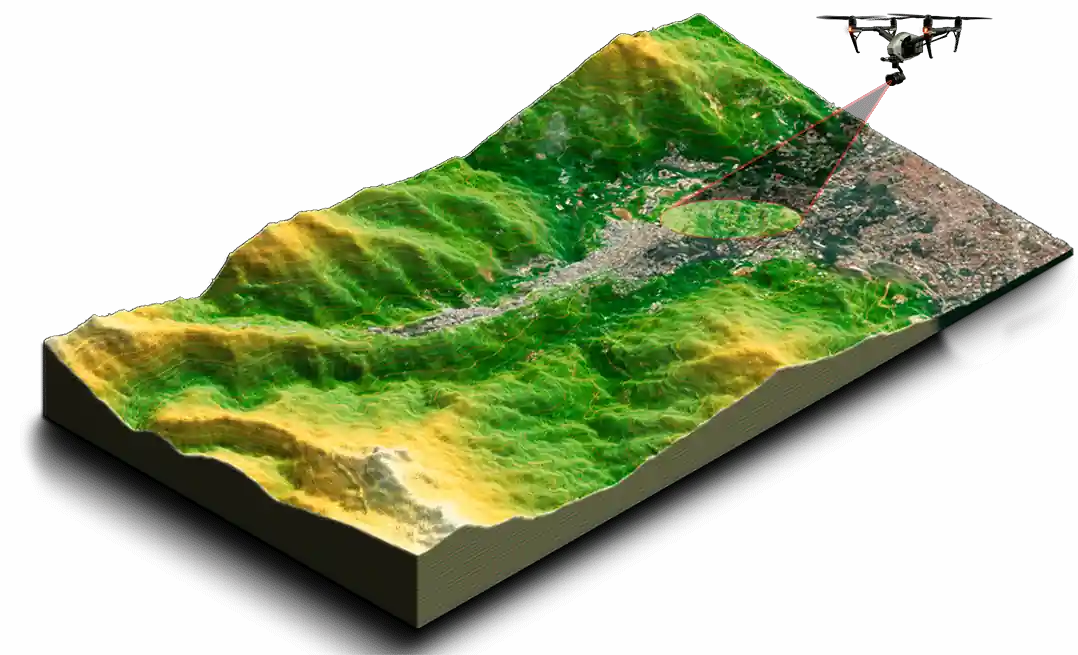

De las fotos al modelo 3D y cómo un dron “ve” el terreno

Una forma fácil de entender qué es la fotogrametría con drones es imaginar un rompecabezas de fotos. El dron vuela sobre el terreno siguiendo un patrón de cuadrícula, tomando fotos con un alto grado de solape entre ellas. Luego, el software:

1. Detecta puntos en común entre las imágenes.
2. Calcula la geometría de la escena y la posición relativa de cada foto.
3. Reconstruye el relieve y genera una nube de puntos 3D.
4. Texturiza el modelo con las propias fotografías para obtener una representación visual muy realista.

La primera vez que se visualiza ese gemelo digital en pantalla, con relieves, cotas y detalles visibles, la sensación es similar a “ver el terreno desde arriba y poder medirlo con regla” sin estar físicamente en el lugar.

Cómo funciona la fotogrametría con drones paso a paso

Para entender bien qué es fotogrametria con drones, es fundamental conocer su flujo de trabajo. Aunque cada proyecto tiene particularidades, el proceso general se puede resumir en tres grandes etapas: planificación del vuelo, captura de imágenes y procesamiento.

Planificación del vuelo y patrones de cuadrícula automatizados

La planificación adecuada del vuelo es clave para la calidad del resultado. En esta etapa se definen, entre otros aspectos:

• Área de interés: polígono que se debe cubrir.
• Altura de vuelo: relacionada con la resolución del píxel en el suelo (GSD).
• Solape frontal y lateral: porcentaje de superposición entre fotos consecutivas (por ejemplo, 70–80% frontal y 60–70% lateral).
• Velocidad de vuelo: adaptada a la altura y al obturador de la cámara.
• Orientación de las líneas de vuelo: en función de la forma del terreno y de los obstáculos.

En muchos casos, el dron se programa para volar en patrones de cuadrícula automatizados, lo que garantiza una cobertura homogénea del área. Esta automatización es especialmente útil en levantamientos de ingeniería civil y topografía en Chile, donde pueden existir zonas de difícil acceso o con pendientes pronunciadas.

Captura de cientos de fotos superpuestas

Durante el vuelo, el dron toma cientos o incluso miles de fotos superpuestas, según el tamaño del área. Cada imagen se registra con:

• Coordenadas aproximadas del GPS del dron.
• Altura de vuelo.
• Orientación de la cámara.

Es importante mantener:

• Condiciones de luz relativamente estables (evitar cambios bruscos de iluminación).
• Vientos dentro de los rangos seguros del equipo.
• Distancia suficiente a obstáculos, respetando la normativa vigente en Chile.

En una experiencia de trabajo en un sitio de construcción complejo, el equipo acompañó a un arquitecto en la planificación del vuelo. El objetivo era medir la inclinación exacta del terreno. Gracias al patrón de cuadrícula automatizado, en pocas horas se capturó toda el área con la superposición necesaria, algo que con métodos tradicionales habría tomado varios días de trabajo en terreno.

Procesamiento en software: nube de puntos, ortomosaico y modelo 3D

Una vez capturadas las imágenes, se importan a un software especializado de fotogrametría, que ejecuta varias etapas:

1. Alineación de imágenes: el programa detecta puntos en común y calcula la posición relativa de cada foto.
2. Generación de nube de puntos densa: se construye una representación tridimensional formada por millones de puntos.
3. Creación de modelos digitales:
   • DSM (Modelo Digital de Superficie): incluye edificios, vegetación y cualquier elemento sobre el suelo.
   • DTM (Modelo Digital del Terreno): representa únicamente el terreno, filtrando elementos superficiales.
4. Ortomosaico: el software corrige las imágenes para eliminar deformaciones de perspectiva y obtener una vista “a plomo”, apta para mediciones.
5. Modelos 3D texturizados: combinan la geometría 3D con la textura de las fotografías.

Estos resultados permiten medir distancias, superficies, volúmenes, pendientes y perfiles directamente desde el computador, con un nivel de detalle que, bien ejecutado, puede alcanzar precisiones centimétricas en muchos escenarios.

Equipos necesarios para hacer fotogrametría con drones

Para realizar fotogrametría con drones de manera adecuada no basta con cualquier dron. Se requiere una combinación de plataforma aérea, cámara o sensor, accesorios y software. A continuación se detalla cada componente desde un enfoque informativo, pensado para quienes quieren entender qué se necesita antes de dar el siguiente paso.

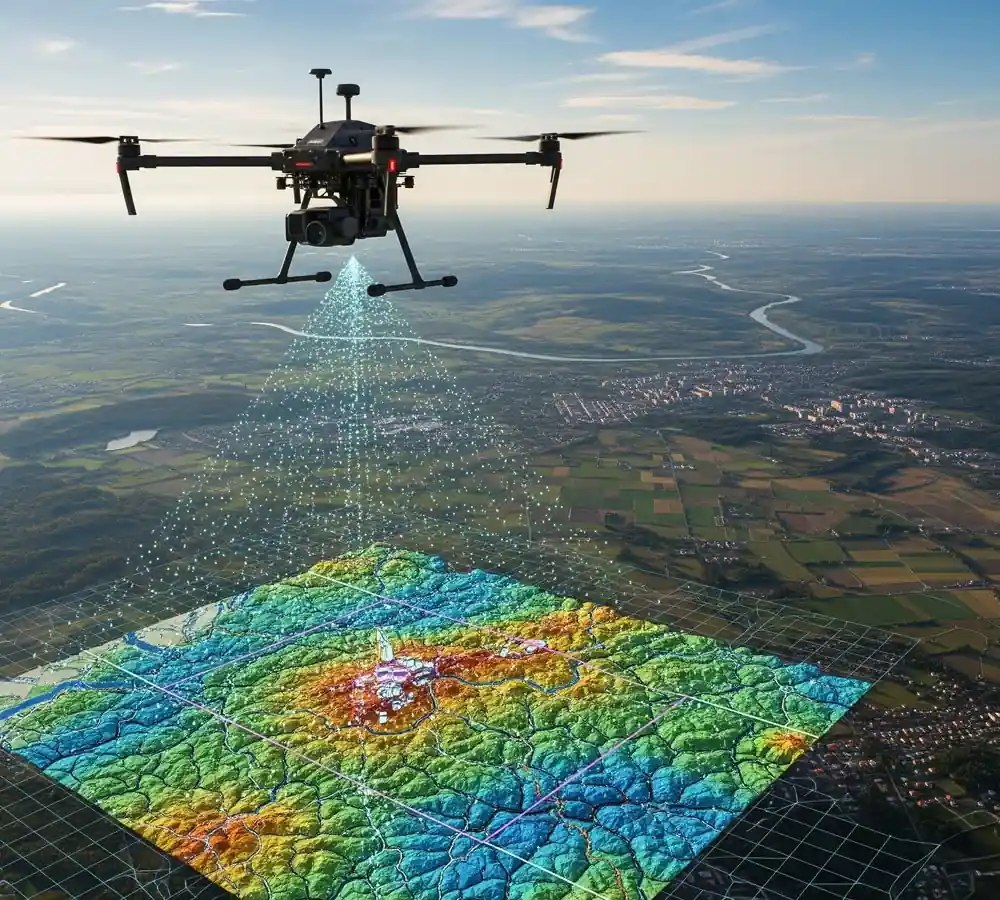

Tipos de drones más usados en fotogrametría aérea

Los drones utilizados para fotogrametría se pueden clasificar en dos grandes grupos:

• Multirrotores (quadcopters, hexacopters, etc.):
  • Mayor facilidad de despegue y aterrizaje en espacios reducidos.
  • Idóneos para áreas pequeñas y medianas, y para obras de construcción urbanas.
  • Buen control en vuelos a baja altura y maniobras precisas.
• Ala fija:
  • Más eficientes en consumo de energía.
  • Aptos para grandes extensiones de terreno (por ejemplo, faenas mineras o predios agrícolas extensos).
  • Requieren más espacio para despegar y aterrizar, y mayor planificación operativa.

La elección entre multirrotor y ala fija depende del tipo de proyecto, tamaño del área, accesibilidad del sitio y condiciones típicas de viento en la zona de operación.

Cámaras y sensores recomendados para fotogrametría con drones

En la mayoría de los proyectos de fotogrametría con drones se utilizan cámaras RGB (color estándar) con sensores de buena resolución. Sin embargo, también existen otras opciones según la aplicación:

• Cámaras RGB de alta resolución:
  • Ideales para topografía, construcción, urbanismo y muchas aplicaciones de ingeniería civil.
  • Permiten obtener ortomosaicos y modelos 3D detallados.
• Sensores multiespectrales:
  • Usados principalmente en agricultura de precisión y gestión de vegetación.
  • Permiten calcular índices de vegetación y monitorear el estado de cultivos.
• Sensores térmicos:
  • Aplicables a inspecciones de infraestructuras, detección de fugas de calor o revisión de instalaciones solares.

En fotogrametría, uno de los parámetros clave es el tamaño del píxel en el suelo (GSD), que depende de la combinación de resolución del sensor y altura de vuelo. Un GSD más pequeño implica más detalle y, en general, mayor precisión potencial en las mediciones.

Accesorios clave: baterías, tarjetas de memoria, referencias en tierra

Además del dron y la cámara, hay accesorios que resultan esenciales para un flujo de trabajo estable y repetible:

• Baterías adicionales:
  • Permiten cubrir áreas más grandes o repetir vuelos en caso necesario.
• Tarjetas de memoria confiables:
  • Con capacidad suficiente para almacenar cientos o miles de imágenes.
  • Velocidad adecuada para manejar el ritmo de disparos de la cámara.
• Elementos de referencia en tierra:
  • Placas o marcas utilizadas como puntos de control en tierra (GCP).
  • Ayudan a mejorar la precisión y a georreferenciar el modelo.
• Control remoto y dispositivos móviles o tabletas:
  • Para la planificación, control y monitoreo del vuelo.

La combinación de estos elementos configura el equipo mínimo viable para realizar levantamientos fotogramétricos de buena calidad, siempre modulando especificaciones según la complejidad de cada proyecto.

Que es la fotogrametria con drones aplicada a la topografía y la ingeniería civil

En el contexto de la topografía y la ingeniería civil en Chile, la fotogrametría con drones permite capturar datos detallados de terrenos naturales y obras en construcción, generando información clave para el diseño, el control de avances y la toma de decisiones.

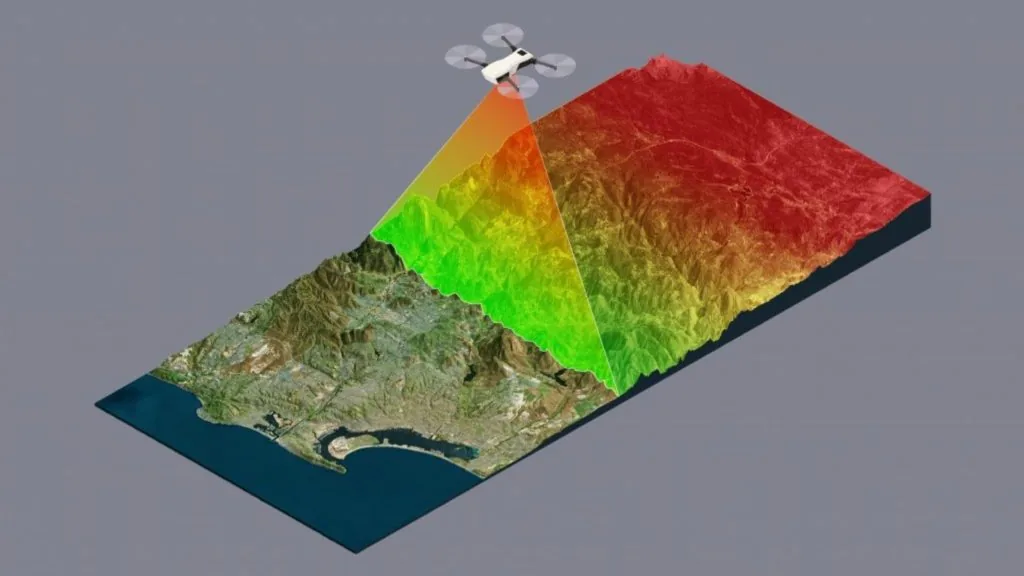

Levantamientos topográficos y medición de inclinación del terreno

En un proyecto de construcción complejo, por ejemplo, un equipo de trabajo acompañó a un arquitecto que necesitaba conocer la inclinación exacta del terreno para definir el diseño de fundaciones y accesos. Tradicionalmente, esa tarea habría requerido varios días de trabajo en terreno con equipos convencionales. Con la fotogrametría con drones:

• Se planificó un vuelo con patrón de cuadrícula sobre toda el área de la obra.
• En pocas horas se capturaron todas las imágenes necesarias.
• El procesamiento generó un modelo digital del terreno y curvas de nivel detalladas.

El resultado fue la posibilidad de calcular pendientes, cortes y rellenos con rapidez, optimizando el diseño y reduciendo incertidumbre. Este tipo de flujo se puede replicar en múltiples proyectos de urbanización, vialidad y movimiento de tierras.

Modelos 3D y gemelos digitales de obras de construcción

La fotogrametría con drones no solo se limita a levantar el terreno natural. También permite crear modelos 3D de obras en distintas etapas, generando una especie de “línea de tiempo visual” del proyecto. Estos gemelos digitales ayudan a:

• Comparar el avance real con el cronograma planificado.
• Verificar si las dimensiones y ubicaciones de estructuras se ajustan al diseño.
• Comunicar el estado de la obra a equipos remotos o clientes.

La experiencia de observar en pantalla un gemelo digital de la obra, con todos sus relieves y cotas, refuerza la idea de que se dispone de una herramienta de precisión que revoluciona la forma de supervisar proyectos.

Cubicaciones con fotogrametría de drones

Otro uso habitual en topografía e ingeniería civil es la obtención de:

• Curvas de nivel para proyectos de diseño de caminos, plataformas, explanadas y urbanizaciones.
• Volúmenes y cubicaciones de acopios, bancos de préstamo, excavaciones o rellenos.

Estos cálculos se basan en los modelos digitales generados a partir de la nube de puntos. La precisión alcanzable depende de varios factores (altura de vuelo, configuración de cámara, cantidad y calidad de GCP), pero cuando se planifica correctamente, puede ser suficiente para respaldar decisiones de ingeniería y control de obra de manera confiable.

Ventajas de la fotogrametría con drones frente a la topografía tradicional

Comparada con métodos tradicionales, la fotogrametría con drones ofrece una serie de ventajas claras, especialmente relevantes en un país como Chile, con terrenos extensos, zonas cordilleranas, valles y áreas de difícil acceso.

Ahorro de tiempo

Uno de los beneficios más visibles es el ahorro de tiempo en terreno. Un levantamiento que antes podía requerir varios días de trabajo de un equipo en campo, hoy puede resolverse en:

• Pocas horas de planificación y vuelo.
• Tiempo adicional de procesamiento en oficina.

En el caso del arquitecto mencionado, la medición de la inclinación del terreno se obtuvo en cuestión de horas gracias al vuelo de dron y al procesamiento del modelo 3D, acortando significativamente los plazos para tomar decisiones de diseño.

Precisión y nivel de detalle de los modelos 3D

Cuando se aplican buenas prácticas (planificación de vuelo adecuada, uso de GCP, altura de vuelo correcta, solapes suficientes), la fotogrametría con drones puede alcanzar niveles de precisión muy altos. Entre sus aportes destacan:

• Representación detallada de relieves y estructuras.
• Medición de distancias, superficies y volúmenes a partir de datos digitales.
• Capacidad de revisar el mismo modelo cuantas veces sea necesario desde la oficina.

Esto no significa que sustituya por completo a todos los métodos topográficos tradicionales, pero sí que se integra como una herramienta de precisión que, en muchos casos, permite obtener resultados comparables con menos tiempo en terreno.

Seguridad y acceso a terrenos complejos

En zonas de difícil acceso, pendientes pronunciadas o entornos potencialmente peligrosos (taludes inestables, cercanía a maquinaria pesada, etc.), la fotogrametría con drones permite:

• Reducir la presencia de personal en áreas de riesgo.
• Capturar información desde el aire, sin necesidad de caminar por todo el terreno.
• Obtener datos de zonas que de otro modo serían muy costosas o arriesgadas de medir.

En Chile, esta característica es especialmente valiosa en proyectos cordilleranos, faenas mineras y obras viales en zonas de taludes pronunciados.

Errores comunes en fotogrametría con drones

Pese a sus muchas ventajas, la fotogrametría con drones no es una solución mágica. Existen limitaciones y fuentes de error que se deben conocer para interpretar los resultados con criterio técnico.

Factores que afectan a la calidad de los datos

Varios factores influyen directamente en la precisión y calidad de los productos generados:

• Luz y condiciones atmosféricas:
  • Cambios bruscos de iluminación pueden generar diferencias de exposición.
  • Neblina, polvo o lluvia afectan la nitidez de las imágenes.
• Altura de vuelo:
  • A mayor altura, menor resolución en el suelo (mayor GSD).
  • Alturas muy bajas pueden dificultar la cobertura homogénea en terrenos muy irregulares.
• Solape insuficiente:
  • Si no se alcanza el solape mínimo recomendado entre fotos, el software tendrá dificultades para reconstruir el modelo.
• Movimiento del dron:
  • Vientos fuertes pueden introducir desenfoque o variaciones inesperadas en la posición.

Importancia de los puntos de control en tierra (GCP)

Los puntos de control en tierra (GCP) son marcas visibles en las imágenes cuya posición se mide con instrumentos de mayor precisión (como receptores GNSS de alta exactitud). Su función es:

• Corregir errores de posición y escala en el modelo fotogramétrico.
• Ajustar el conjunto al sistema de coordenadas requerido (por ejemplo, el utilizado en un proyecto de ingeniería civil específico en Chile).

Cuando se trabaja sin GCP, es posible lograr modelos coherentes internamente, pero con menor confiabilidad absoluta en su georreferenciación. Para proyectos que requieran precisiones centimétricas, el uso de GCP resulta especialmente relevante.

Buenas prácticas para evitar errores típicos de principiantes

Al iniciarse en fotogrametría con drones, es habitual cometer algunos errores. Entre las buenas prácticas básicas para mitigarlos se incluyen:

• Planificar siempre con solapes suficientes y revisar la ruta en el software de planificación.
• Volver a revisar baterías, tarjetas de memoria y espacio disponible antes del despegue.
• Evitar vuelos en condiciones meteorológicas inestables.
• Comprobar la nitidez de algunas imágenes en campo antes de retirarse.
• Registrar de forma ordenada los GCP y sus coordenadas para facilitar el procesamiento.

Seguir estas recomendaciones básicas aumenta significativamente la probabilidad de obtener modelos útiles desde los primeros proyectos.

Principales aplicaciones de la fotogrametría con drones por sector

La pregunta “qué es la fotogrametría con drones y para qué sirve” suele ir acompañada de otra: “¿en qué áreas se utiliza realmente?”. A continuación se muestran algunas aplicaciones destacadas por sector.

Construcción e ingeniería civil

En construcción e ingeniería civil, la fotogrametría con drones se utiliza para:

• Levantamientos topográficos iniciales de terrenos donde se proyectan obras.
• Control de avance comparando modelos 3D en distintas fechas.
• Cubicaciones de excavaciones, rellenos y acopios.
• Documentación visual de la obra para coordinación entre equipos.

El caso del sitio de construcción complejo mencionado anteriormente es representativo de cómo estas herramientas permiten medir pendientes, visualizar el relieve y tomar decisiones de diseño y ejecución en tiempos mucho más reducidos que con métodos exclusivamente tradicionales.

Minería y movimiento de tierras

En minería y proyectos de movimiento de tierras, la fotogrametría con drones facilita:

• Monitoreo de taludes y frentes de explotación.
• Cálculo de volúmenes de material extraído o acumulado.
• Control de estabilidad en zonas críticas.

La posibilidad de reducir la exposición del personal a áreas de riesgo es un beneficio adicional especialmente valorado en este sector.

Agricultura de precisión y gestión del territorio

En agricultura de precisión, la combinación de drones y sensores adecuados permite:

• Generar mapas de vegetación.
• Evaluar estado hídrico y vigor de cultivos.
• Identificar zonas problemáticas en predios extensos.

En gestión del territorio y medioambiente, la fotogrametría con drones se aplica también al mapeo de áreas protegidas, monitoreo de cambios en el paisaje y levantamientos cartográficos en general.

Primer proyecto de fotogrametría con drones

Quienes se preguntan qué se necesita para hacer fotogrametría con drones suelen estar preparando su primer proyecto. A continuación se ofrece una guía básica, puramente informativa, para orientarse en ese proceso.

Checklist mínimo de equipo para tu primer levantamiento

De forma general, para un primer levantamiento fotogramétrico se suele requerir:

• Un dron multirrotor apto para vuelos automatizados.
• Una cámara RGB integrada o montada en el dron.
• Baterías adicionales para asegurar la cobertura del área.
• Tarjetas de memoria con capacidad y velocidad suficientes.
• Un software de planificación de vuelo.
• Un software de fotogrametría para el procesamiento de imágenes.
• Elementos visibles en el terreno (por ejemplo, marcas) para usarlos como referencias y, si es posible, como GCP.

Este checklist es un punto de partida que puede ampliarse según la complejidad del proyecto.

Pasos esenciales antes, durante y después del vuelo

Un flujo de trabajo típico para un primer proyecto de fotogrametría con drones podría incluir:

• Antes del vuelo:
  • Definir el objetivo del levantamiento (por ejemplo, curvas de nivel, ortomosaico, volumen).
  • Delimitar el área de interés.
  • Planificar el vuelo en el software (alturas, solapes, rutas).
  • Revisar normativa y permisos aplicables al vuelo de drones en Chile.
  • Comprobar baterías, tarjetas de memoria y estado del dron.
• Durante el vuelo:
  • Verificar el correcto inicio de la misión.
  • Supervisar la telemetría (altura, distancia, batería).
  • Realizar ajustes si es necesario, siempre en condiciones seguras.
• Después del vuelo:
  • Respaldar las imágenes.
  • Organizar los datos (por fecha, proyecto, área).
  • Importar las imágenes al software de fotogrametría.
  • Configurar el proyecto (sistema de coordenadas, GCP, etc.).
  • Revisar los resultados: ortomosaico, modelo 3D, perfiles, etc.

Cómo interpretar tu primer modelo 3D y sacarle partido

Una vez generado el modelo 3D, se pueden realizar diversas acciones:

• Explorar el modelo girando, acercando y alejando la vista para entender el relieve.
• Trazar secciones y perfiles para visualizar pendientes, cortes y rellenos.
• Medir distancias y superficies directamente en el modelo.
• Exportar productos (como curvas de nivel o ortomosaicos) para utilizarlos en software de diseño o topografía.

En la experiencia vivida al acompañar al arquitecto en el mapeo de una obra compleja, fue precisamente al visualizar el gemelo digital con todos los relieves y cotas que se comprendió en profundidad el potencial de la fotogrametría con drones para transformar la forma en que se realizan los levantamientos topográficos y se toman decisiones en proyectos de ingeniería civil.

El futuro de la fotogrametría con drones que haras  modelos 3D cada vez más inteligentes

La fotogrametría con drones continúa evolucionando, integrándose con otras tecnologías y flujos de trabajo digitales en la construcción y la ingeniería.

Integración con BIM y planificación de obras

Una tendencia clara es la integración de los modelos fotogramétricos con entornos BIM (Building Information Modeling). Esto permite:

• Comparar el modelo real (capturado por el dron) con el modelo de diseño.
• Identificar desviaciones en obra.
• Facilitar la coordinación entre disciplinas (arquitectura, estructura, instalaciones, etc.).

A medida que esta integración se estandariza, los modelos 3D generados por fotogrametría van dejando de ser solo registros visuales para convertirse en parte del flujo de información central del proyecto.

Gemelos digitales y monitorización continua de proyectos

Otro avance relevante es el uso de fotogrametría con drones para la creación y actualización de gemelos digitales de infraestructuras y entornos. Al realizar levantamientos periódicos:

• Se dispone de una visión actualizada del estado real de la infraestructura.
• Se pueden detectar cambios, deformaciones o riesgos potenciales.
• Se facilita la toma de decisiones basada en información reciente y objetiva.

En este contexto, la fotogrametría con drones se consolida como una herramienta de precisión que contribuye a la gestión inteligente de proyectos y activos, reforzando su impacto en la topografía, la ingeniería civil y otros sectores clave.

Uso Y benedficio de la fotogrametria con drones

fotogrametría con drones vs métodos tradicionales

Para entender de forma sintética algunas de las diferencias clave entre fotogrametría con drones y métodos topográficos tradicionales, puede ser útil la siguiente tabla:

Preguntas frecuentes sobre fotogrametría con drones

¿Qué es la fotogrametría con drones en pocas palabras?

Es una técnica que utiliza un dron para capturar muchas fotografías aéreas superpuestas de un terreno u obra, y luego, mediante software especializado, reconstruye un modelo 3D medible y productos como ortomosaicos y curvas de nivel.

¿Qué se necesita para hacer fotogrametría con drones por primera vez?

De forma general, se requiere un dron capaz de realizar vuelos automatizados, una cámara RGB, baterías y tarjetas de memoria suficientes, un software de planificación de vuelo, un software de fotogrametría para el procesamiento de imágenes y, idealmente, elementos para marcar puntos de control en tierra (GCP).

¿Qué precisión se puede conseguir con la fotogrametría con drones?

La precisión depende de factores como la altura de vuelo, la resolución de la cámara, la calidad del solape de imágenes y el uso de GCP. En condiciones adecuadas y con una correcta planificación, es posible alcanzar precisiones del orden de centímetros en muchos proyectos.

¿En qué se diferencia la fotogrametría con drones de la topografía tradicional?

La principal diferencia es el método de captura. La fotogrametría con drones obtiene información desde el aire a partir de imágenes, mientras que la topografía tradicional se basa en mediciones directas con instrumentos en terreno. Ambas pueden ser complementarias, y la elección depende del tipo de proyecto, la precisión requerida y las condiciones del sitio.

¿Cuánto tiempo se tarda en obtener un modelo 3D con fotogrametría de drones?

El tiempo total incluye la planificación del vuelo, la captura de imágenes y el procesamiento. En muchos casos, un área que antes requería varios días de medición en terreno puede ser levantada en unas horas de vuelo, y el procesamiento se completa en horas adicionales, según el volumen de imágenes y la capacidad del equipo de cómputo.

¿Qué tipo de dron es mejor para fotogrametría con drones en construcción?

Para la mayoría de las obras de construcción, se suelen utilizar drones multirrotor por su facilidad de despegue y aterrizaje en espacios reducidos, su capacidad de vuelo a baja altura y su maniobrabilidad. Para proyectos que abarquen áreas muy extensas, se pueden considerar también drones de ala fija, ajustando la elección a las características específicas del proyecto.
