¿Qué es un dron topográfico y cómo transforma la topografía moderna?

En una obra de construcción típica en Chile, todavía es muy común ver a un equipo de topógrafos con trípodes, niveles, miras y estaciones totales recorriendo el terreno durante horas o incluso días. Ese era el panorama habitual hasta que, en muchos proyectos, empezó a aparecer una herramienta distinta: un dron de aspecto poco convencional, con antenas, sensores y una planificación de vuelo cargada en un computador.

En un caso real, en plena faena, mientras el equipo tradicional seguía midiendo punto a punto con sus equipos, llegó un especialista con un dron diseñado para topografía. Planificó la misión, despegó y comenzó a volar en patrones muy precisos, como si estuviera “barriendo” la superficie. En menos de una hora de vuelo, el equipo tenía un modelo detallado del terreno en la pantalla del computador, con un mapa de elevación y miles de puntos de datos donde antes solo había unas cuantas mediciones manuales.

Esa experiencia ilustra muy bien la pregunta que muchos profesionales de la construcción, la ingeniería o la minería se hacen hoy: ¿qué es exactamente un dron topográfico y por qué está cambiando la manera de medir terrenos?

Por qué la medición del terreno necesitaba una revolución

La topografía tradicional ha sido durante décadas la base para diseñar caminos, edificaciones, obras hidráulicas, proyectos mineros y prácticamente cualquier infraestructura. Sin embargo, tiene limitaciones claras:

• Recolección de datos relativamente lenta, punto por punto.
• Dificultad para acceder a zonas peligrosas o de difícil tránsito.
• Cobertura limitada por jornada de trabajo y condiciones del terreno.

Los drones para topografía aparecen como respuesta a estas necesidades:

• Capturan una gran cantidad de datos en menos tiempo.
• Permiten observar desde el aire zonas complejas o extensas.
• Generan productos como ortomosaicos, nubes de puntos y modelos digitales de elevación que se integran fácilmente a software de diseño y SIG.

En el contexto chileno, con proyectos que van desde obras viales en la cordillera hasta faenas mineras y desarrollos urbanos, la topografía con drones se ha vuelto una herramienta estratégica para mejorar tiempos, seguridad y nivel de detalle.

Qué es un dron topográfico

Un dron topográfico es una aeronave no tripulada equipada con sensores específicos (cámaras fotogramétricas, sensores LiDAR u otros) y sistemas de posicionamiento de alta precisión (como GNSS con RTK o PPK), diseñada para realizar levantamientos topográficos y cartografía de forma rápida, segura y con una precisión adecuada para ingeniería y construcción.

A diferencia de un dron de ocio o de uso recreativo, un dron topográfico no se centra en “volar por diversión” ni en capturar solo imágenes visuales. Su propósito principal es medir el terreno, generar productos cartográficos y entregar información útil para proyectos técnicos.

Qué es un dron en topografía y en qué se diferencia de un dron común

Cuando se habla de dron en topografía, se hace referencia a un sistema compuesto por:

• Una plataforma aérea (multirotor o ala fija).
• Un conjunto de sensores (cámara, LiDAR, etc.).
• Un sistema de navegación preciso.
• Software de planificación de vuelo y procesamiento de datos.

En cambio, un dron común (por ejemplo, un dron recreativo):

• Suele tener una cámara pensada para fotografía o video, no calibrada para medición.
• No incorpora necesariamente GNSS de alta precisión ni sistemas RTK/PPK.
• No viene preparado para integrarse de forma profesional a flujos de trabajo de levantamiento topográfico.

En la práctica, esto significa que:

• Un dron topográfico está optimizado para generar datos métricos (coordenadas, alturas, distancias) con precisión centimétrica o superior, según el sistema y el método.
• Un dron común genera imágenes útiles para visualización, pero no garantiza la precisión necesaria para diseño de proyectos.

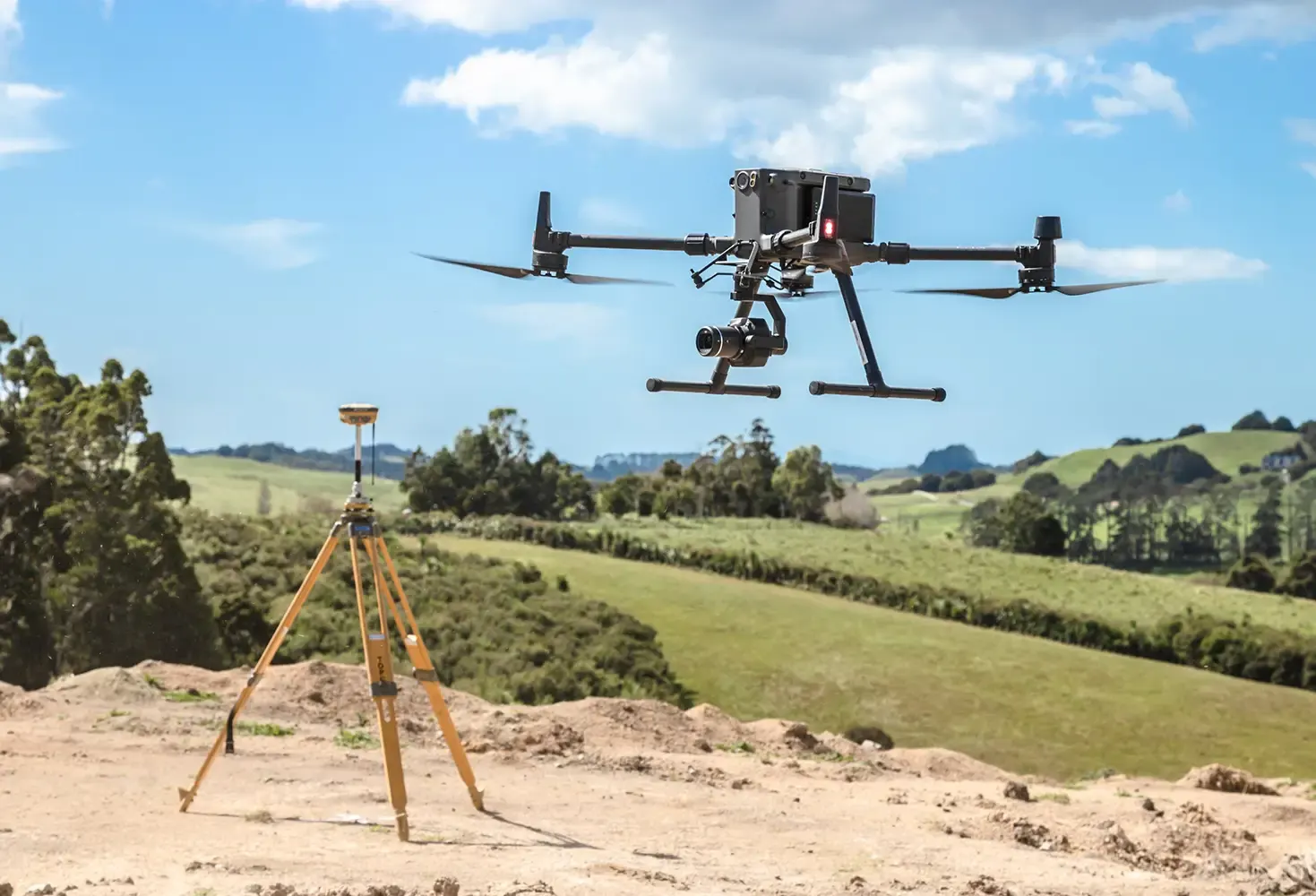

Componentes básicos de un dron topográfico

Un dron para levantamientos topográficos se entiende mejor si se ve como un sistema, más que solo como un equipo volador. Sus componentes básicos suelen ser:

• Plataforma aérea: multirotor (más maniobrable, ideal para áreas pequeñas y detalladas) o ala fija (más eficiente para grandes extensiones).
• Sensores:
  • Cámara fotogramétrica (RGB o multiespectral) para fotogrametría con dron.
  • Sensor LiDAR para generar nubes de puntos 3D de alta densidad.
• Sistema de posicionamiento GNSS: GPS/GLONASS/Galileo, muchas veces con RTK (Real Time Kinematic) o PPK (Post-Processed Kinematic) para mejorar la precisión de las coordenadas.
• Software de planificación de vuelo: define la altura, velocidad, solape entre imágenes y rutas automatizadas.
• Software de procesamiento: genera ortomosaicos, modelos digitales de terreno (MDT), modelos digitales de superficie (MDS), mapas de elevación y nubes de puntos.

En un proyecto real, todos estos elementos trabajan juntos para transformar un vuelo de unos pocos minutos en información topográfica utilizable en ingeniería, cartografía y SIG.

Cómo funciona un dron topográfico en un levantamiento real

Antes de despegar, el operador del dron y el topógrafo definen parámetros clave:

• Área a levantar.
• Altura de vuelo recomendada según la resolución deseada.
• Velocidad de vuelo y tipo de ruta (por ejemplo, patrones en zigzag o “cortes” paralelos).
• Solape frontal y lateral entre imágenes, en caso de fotogrametría.

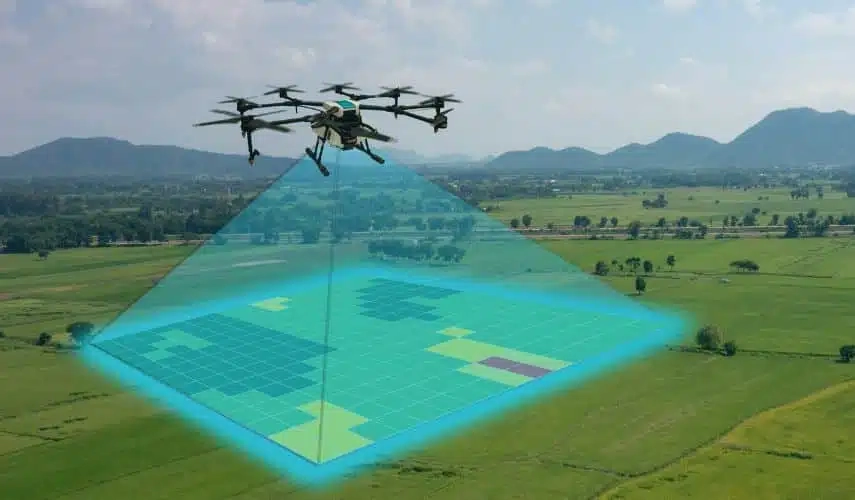

Con esa planificación, el dron vuela de forma automática siguiendo un patrón muy preciso. En el caso observado en obra, el dron recorría la zona en líneas rectas, girando suavemente al final de cada tramo, mientras capturaba imágenes secuenciales o emitía pulsos de láser (en el caso de LiDAR). Cada imagen o punto registrado se asocia a coordenadas exactas.

De este modo, lo que en la topografía tradicional se hacía punto a punto con miras y prismas, aquí se convierte en la captura de miles o millones de puntos de datos durante un solo vuelo.

Del vuelo al mapa

Una vez finalizado el vuelo:

1. Se descargan las imágenes o datos del sensor (fotogrametría o LiDAR).
2. Se importan a un software especializado.
3. El software identifica puntos comunes entre las imágenes o procesa los ecos del láser.
4. Se genera una nube de puntos 3D del terreno, con millones de puntos georreferenciados.
5. A partir de esta nube, se crean:
   • Ortomosaicos: imágenes aéreas corregidas geométricamente y unidas en un solo mosaico.
   • Modelos Digitales de Elevación (MDE, MDT, MDS): representaciones de las alturas del terreno o de la superficie.
   • Curvas de nivel, perfiles y secciones transversales para diseño y cálculo.

En la experiencia en obra, el impacto más fuerte fue ver cómo, pocos minutos después del vuelo, se empezaba a visualizar en el computador un mapa de elevación de gran detalle. Donde antes se manejaban decenas o centenares de puntos, ahora se tenía un modelo con una densidad de datos muy superior, permitiendo análisis más completos y precisos.

Ventajas de la topografía con drones frente a métodos tradicionales

Una de las ventajas más evidentes de un dron topográfico es la velocidad. En el proyecto mencionado, un levantamiento que con el equipo tradicional tomaba varios días de trabajo de campo, se realizó en menos de una hora de vuelo.

Este tipo de diferencia no es excepcional. En términos generales:

• Para áreas medianas, un dron puede cubrir en una sola jornada lo que un equipo tradicional tardaría varios días.
• Se reduce el número de pasadas físicas por el terreno, especialmente útil en zonas con pendientes, vegetación densa o acceso complicado.

Este ahorro de tiempo no solo mejora los plazos de entrega, sino que también permite repetir levantamientos con más frecuencia para monitorear el avance de obra, movimientos de tierra o cambios en el paisaje.

De algunos puntos a modelos 3D detallados

En topografía clásica, la precisión es alta, pero la cantidad de puntos levantados está limitada por el tiempo disponible. Con drones topográficos:

• Se obtiene una densidad de puntos mucho mayor, lo que se traduce en modelos 3D más completos.
• La precisión típica de un sistema bien configurado puede alcanzar el rango centimétrico, e incluso mejor en condiciones ideales y con metodologías adecuadas.
• Es posible detectar detalles que, con pocos puntos, podrían pasar desapercibidos.

En el ejemplo de obra, el equipo describía los resultados con la idea de “precisión milimétrica o muy alta” comparada con la percepción tradicional. En la práctica, la precisión final depende de factores como:

• Calidad del GNSS y presencia de RTK/PPK.
• Control de puntos de apoyo en tierra.
• Condiciones del terreno y del vuelo.
• Calibración de la cámara o del sensor LiDAR.

Aun así, el salto de pasar de unos pocos cientos de puntos medidos manualmente a una nube de puntos densa cambia por completo la forma de analizar un proyecto.

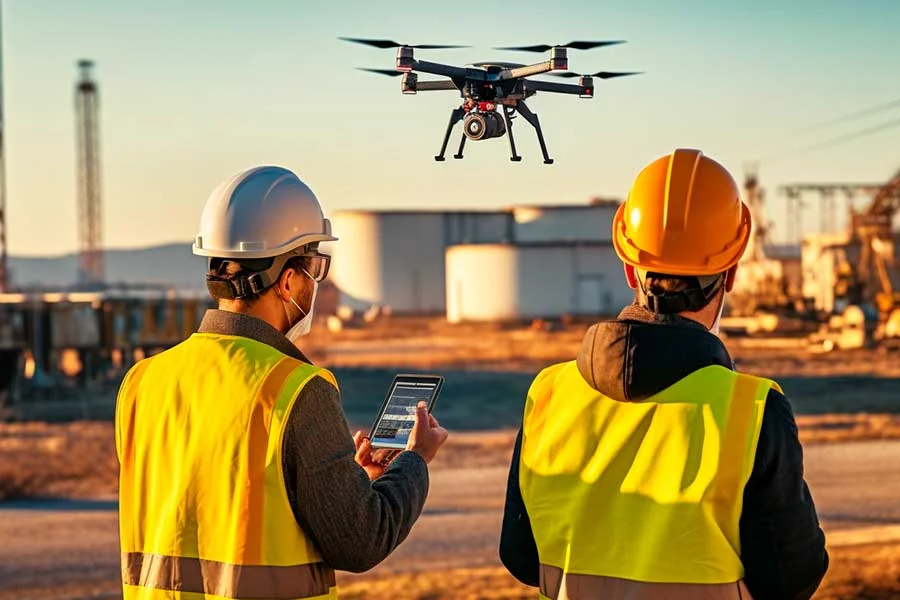

Seguridad y acceso a zonas complejas

Otra ventaja importante tiene que ver con la seguridad y el acceso:

• El dron puede volar sobre taludes inestables, cortes profundos, ríos o zonas con riesgo, evitando que el personal deba entrar físicamente.
• En proyectos mineros o de infraestructura en Chile, esto es especialmente relevante al trabajar en la cordillera o en zonas de difícil acceso.
• Se reduce el riesgo asociado a tránsito vehicular, maquinaria pesada o trabajos en altura.

La combinación de mejor seguridad y mayor velocidad convierte a los drones para topografía en una herramienta práctica para el día a día, no solo para grandes proyectos.

Tipos de sensores en drones topográficos

La fotogrametría con dron consiste en usar una cámara calibrada para tomar muchas imágenes con solape, desde el aire, y luego procesarlas para reconstruir el terreno en 3D. Este método:

• Genera ortomosaicos de alta resolución.
• Permite crear modelos digitales de superficie y terreno.
• Es muy utilizado en obras civiles, urbanizaciones, agricultura de precisión y cartografía general.

El flujo de trabajo básico:

1. El dron vuela un patrón definido capturando imágenes con solapes frontales y laterales adecuados.
2. Las imágenes se procesan en un software fotogramétrico.
3. Se identifican puntos homólogos y se genera una nube de puntos 3D.
4. De esa nube se derivan productos topográficos y cartográficos.

Cuándo tiene sentido usar este tipo de sensor

El LiDAR (Light Detection And Ranging) es una tecnología basada en pulsos de láser que miden distancias. Un dron con LiDAR:

• Emite pulsos de láser hacia el suelo.
• Registra el tiempo que tardan en regresar tras rebotar en la superficie.
• Genera directamente una nube de puntos 3D muy densa.

El LiDAR es especialmente útil cuando:

• Hay vegetación densa, ya que puede penetrar parcialmente entre hojas y ramas, permitiendo estimar el terreno bajo la cubierta vegetal.
• Se requiere un modelo del terreno muy detallado en áreas complejas.
• Se realizan estudios de infraestructura, líneas de transmisión, cauces o análisis geomorfológicos.

Elección del sensor según el tipo de proyecto

La decisión entre fotogrametría y LiDAR depende del objetivo:

En proyectos de ingeniería en Chile, es común que se utilice principalmente fotogrametría, y que el LiDAR se reserve para casos específicos donde se requiere penetrar vegetación o alcanzar un nivel de detalle superior del relieve.

Qué es un dron topográfico en el flujo de trabajo de ingeniería y construcción

Un dron para topografía se integra en las distintas etapas de un proyecto:

• Estudios previos y diseño: generación de modelos digitales del terreno para diseñar caminos, plataformas, explanadas o redes de servicio.
• Control de obra: comparación entre el modelo de diseño y la situación real del terreno, cálculo de volúmenes de corte y relleno, verificación de taludes.
• Monitoreo en minería: levantamientos periódicos de botaderos, pilas de stock, frentes de explotación y accesos.
• Cartografía y SIG: creación de capas geoespaciales para análisis territorial, planificación urbana o rural.

En la escena de obra descrita, el dron permitió pasar rápidamente de una superficie sin información detallada a un mapa de elevación completo, listo para ser utilizado en replanteos, ajustes de diseño y control de avances.

Integración con software SIG y herramientas de diseño

Los productos generados por un dron topográfico (nubes de puntos, ortomosaicos, MDT/MDS) pueden integrarse en:

• Software SIG (Sistemas de Información Geográfica): para análisis espacial, superposición de capas, estudios ambientales y planificación.
• Herramientas de diseño de ingeniería y construcción: donde se utilizan como base para geometrías de caminos, plataformas o estructuras.
• Plataformas de gestión de proyectos: para visualizar avances, comunicar con equipos y documentar el ciclo de vida de la obra.

Esto hace que el dron topográfico no sea un elemento aislado, sino un proveedor de datos que se conecta con todo el ecosistema técnico del proyecto.

Del vuelo al plano de obra

En un flujo de trabajo típico:

1. Se realiza el vuelo con el dron en el área de interés.
2. Se procesan los datos para obtener un modelo digital de terreno.
3. Se generan curvas de nivel con intervalos adecuados al tipo de proyecto.
4. Esas curvas se exportan a un software de diseño, donde el ingeniero ajusta el trazado, calcula volúmenes o define estructuras.
5. Posteriormente, se hacen nuevos vuelos y se comparan modelos para verificar que la ejecución coincide con el diseño.

La primera vez que se observa cómo, en cuestión de horas, se pasa de un vuelo a un plano de obra listo para análisis, se entiende por qué muchos equipos califican a los drones topográficos como una de las herramientas más eficientes de la topografía moderna.

Limitaciones y consideraciones al usar drones en topografía

Aunque los beneficios son grandes, la topografía con drones tiene limitaciones importantes:

• Condiciones climáticas: viento fuerte, lluvia o niebla pueden impedir el vuelo o afectar la calidad de los datos.
• Iluminación: en fotogrametría, la luz y las sombras influyen en la calidad de las imágenes.
• Normativa: en Chile, el uso profesional de drones está regulado y se deben cumplir requisitos específicos, como registro, certificaciones y operación segura dentro de las reglas de la autoridad aeronáutica correspondiente.
• Operadores formados: no basta con saber pilotar; en topografía con drones se requiere:
  • Conocimientos básicos de topografía y geodesia.
  • Comprensión de la planificación de vuelo.
  • Capacidad de interpretar y validar los resultados.

Errores frecuentes al empezar con topografía con drones

Quienes se inician en la topografía con drones suelen cometer algunos errores típicos:

• No definir claramente el objetivo del levantamiento, lo que lleva a una planificación de vuelo inadecuada.
• Subestimar la importancia de puntos de control en tierra para mejorar la precisión.
• No considerar el solape suficiente entre imágenes en fotogrametría.
• No verificar correctamente la calidad de los datos procesados antes de usarlos en diseño o cálculo.

Evitar estos errores requiere capacitación, práctica y un enfoque metódico, similar al que se aplica en la topografía tradicional.

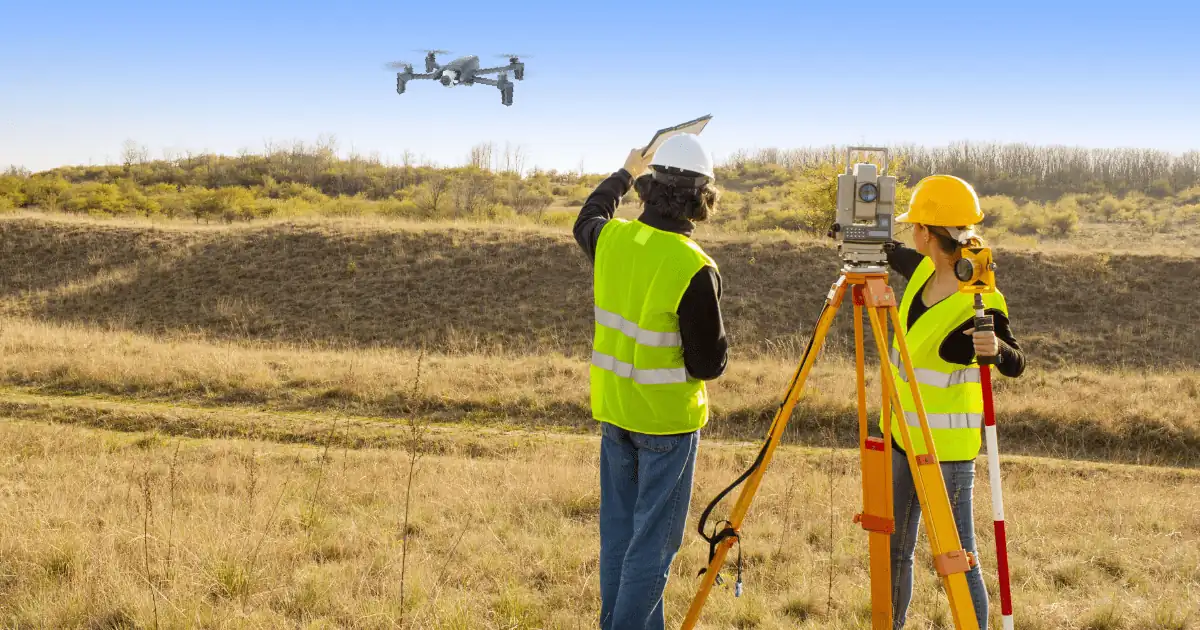

Cuándo la topografía tradicional sigue siendo necesaria

Los drones no reemplazan por completo a la topografía clásica. Hay situaciones en las que los métodos tradicionales siguen siendo preferibles o complementarios:

• Levantamientos muy puntuales o de pequeña escala donde montar un dron no se justifica.
• Mediciones de puntos específicos con alta precisión local, como replanteos finos de estructuras.
• Zonas donde la normativa o el entorno impiden el vuelo (por ejemplo, proximidad a ciertas infraestructuras sensibles o restricciones de espacio aéreo).

En muchos proyectos en Chile, lo más efectivo es combinar ambas técnicas: utilizar drones para tener una visión general y modelos densos, y recurrir a instrumentos clásicos para detalles específicos o verificación puntual.

Futuro de la topografía con drones

La tendencia en la topografía con drones apunta a:

• Mayor automatización de vuelos y planificación.
• Uso de inteligencia artificial para:
  • Detectar automáticamente objetos o cambios en el terreno.
  • Clasificar puntos en nubes (suelo, vegetación, estructuras).
• Integración con sistemas de gestión de proyectos para tomar decisiones en tiempo casi real.

A medida que estas tecnologías se consolidan, los equipos técnicos pueden concentrarse más en la interpretación y el diseño, y menos en las tareas repetitivas de recolección de datos.

Rol de los topógrafos e ingenieros en la era de los drones

El uso de drones topográficos no elimina la necesidad de topógrafos; al contrario, redefine su rol:

• Menos tiempo caminando el terreno con equipos pesados.
• Más tiempo analizando información, asegurando la calidad y apoyando decisiones de diseño.
• Mayor participación en la planificación de vuelos, configuración de sensores y análisis de resultados.

En la experiencia relatada, el impacto no fue solo ver un dron volar, sino comprobar cómo el trabajo del equipo de topografía cambiaba: pasaba de medir manualmente durante días a supervisar un proceso automatizado que entregaba resultados de alta calidad en mucho menos tiempo.

Cómo prepararse para adoptar drones topográficos en un equipo técnico

Para equipos en Chile que quieran integrar drones en su flujo de trabajo topográfico, resulta clave:

• Formar a por lo menos una persona en:
  • Operación segura de drones (piloto RPAS).
  • Conceptos básicos de fotogrametría o LiDAR.
  • Procesamiento de datos y uso de software SIG.
• Establecer procedimientos internos para planificar levantamientos, validar resultados y documentar los procesos.
• Actualizar gradualmente la cultura de trabajo, incorporando estos datos a la toma de decisiones.

Preguntas frecuentes sobre drones topográficos

1. ¿Qué es exactamente un dron topográfico?

Un dron topográfico es un sistema compuesto por una aeronave no tripulada, sensores específicos (como cámaras fotogramétricas o LiDAR) y sistemas de posicionamiento de alta precisión, diseñado para realizar levantamientos topográficos y generar información cartográfica útil para ingeniería, construcción, minería y planificación territorial.

2. ¿Qué es un dron en topografía y por qué no es igual que un dron de ocio?

Un dron en topografía está configurado para medir el terreno con precisión: incorpora sensores calibrados, GNSS avanzado y software de procesamiento. Un dron de ocio está pensado para volar por entretenimiento y tomar fotografías o videos, pero no asegura la precisión, calibración ni el flujo de trabajo necesario para usos topográficos.

3. ¿Qué precisión puede alcanzar un dron topográfico en un levantamiento?

La precisión típica se ubica en el rango centimétrico, dependiendo de:

• Calidad del sistema GNSS (y uso de RTK/PPK).
• Disposición y calidad de puntos de control en terreno.
• Planificación del vuelo y condiciones ambientales.

En condiciones favorables y con una metodología adecuada, los resultados pueden acercarse a precisiones muy altas para uso en ingeniería.

4. ¿En qué se diferencia la topografía con drones de la topografía tradicional?

Las principales diferencias son:

• Velocidad: un dron puede cubrir grandes áreas en menos tiempo.
• Densidad de datos: se generan nubes de puntos muy densas y modelos 3D completos.
• Seguridad: reduce la exposición del personal a zonas peligrosas.

La topografía tradicional sigue siendo necesaria para tareas puntuales o cuando el vuelo no es posible, pero el dron complementa y amplía las capacidades del equipo.

5. ¿Cuánto tiempo se tarda en hacer un levantamiento con dron topográfico?

Depende del tamaño del área y del tipo de sensor, pero es habitual que:

• Levantamientos que antes tomaban días de trabajo de campo se reduzcan a horas o incluso menos de una hora de vuelo.
• El procesamiento de los datos lleve desde algunas horas hasta más, según la complejidad del proyecto.

Lo relevante es que el tiempo total, desde el vuelo hasta los resultados listos para análisis, suele ser significativamente menor que con métodos exclusivamente tradicionales.

6. ¿Qué tipo de proyectos se benefician más de un dron topográfico?

Algunos ejemplos habituales son:

• Obras viales y urbanizaciones.
• Proyectos mineros a cielo abierto.
• Desarrollos de infraestructura (plataformas industriales, obras hidráulicas).
• Cartografía de grandes extensiones y planificación territorial.

En general, cualquier proyecto que requiera modelos del terreno detallados y actualizaciones frecuentes puede beneficiarse de la topografía con drones.

7. ¿Necesito ser topógrafo para usar un dron en topografía?

No es estrictamente necesario ser topógrafo para operar el dron, pero sí es muy recomendable que:

• La planificación del levantamiento y la interpretación de los resultados estén bajo la supervisión de un profesional con conocimientos de topografía.
• El operador del dron tenga formación en operación segura y en los conceptos básicos de fotogrametría o LiDAR.

La combinación de habilidades de vuelo y experiencia topográfica es lo que garantiza resultados confiables.

8. ¿Qué software se utiliza para procesar los datos de un dron topográfico?

Se utilizan programas especializados en:

• Fotogrametría: para generar nubes de puntos, ortomosaicos y modelos 3D a partir de imágenes.
• Procesamiento LiDAR: para trabajar con nubes de puntos generadas por sensores láser.
• SIG y CAD: para analizar, editar y utilizar los modelos en proyectos de ingeniería y planificación.

La elección del software depende del tipo de sensor, el flujo de trabajo y las necesidades del equipo técnico.

9. ¿Qué limitaciones tiene la topografía con drones (clima, normativa, entorno)?

Las principales limitaciones son:

• Condiciones climáticas adversas (viento fuerte, lluvia, niebla).
• Restricciones de espacio aéreo y normativa vigente en Chile para vuelos de drones.
• Entornos con interferencias o obstáculos físicos que dificultan el vuelo.

Antes de cada levantamiento, es fundamental verificar tanto las condiciones del sitio como el marco regulatorio aplicable.

10. ¿Cómo empezar a aprender topografía con drones de forma segura y profesional?

Algunos pasos recomendables:

• Formarse en la normativa local y en operación de drones de manera profesional.
• Adquirir conocimientos básicos de topografía, fotogrametría y/o LiDAR.
• Practicar con proyectos pequeños, verificando los resultados con métodos tradicionales.
• Integrar progresivamente los datos de dron al flujo de trabajo técnico, manteniendo siempre criterios claros de control de calidad.Fotogrametría: para generar nubes de puntos, ortomosaicos y modelos 3D a partir de imágenes.

Al combinar la experiencia de campo con la capacidad de los drones topográficos, los equipos de ingeniería, construcción y cartografía en Chile pueden aprovechar una de las herramientas más potentes y eficientes disponibles hoy para medición y análisis del terreno.
